激光錫焊作為一種精密焊接技術，特別適合表面平整、鍍層均勻且熱穩定性好的焊盤。松盛光電經過多年的打樣經驗總結，以下類型的焊盤表現最佳：

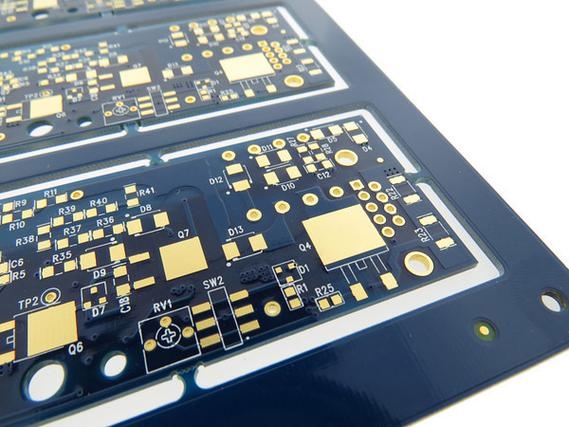

化學鍍鎳浸金焊盤圖示

1. 化學鍍鎳浸金（ENIG/化金）：

    優點： 表面非常平整，金層薄（通常0.05-0.15μm）但能提供良好的可焊性和抗氧化性。鎳層作為阻擋層，防止銅錫擴散，并提供良好的機械強度。平整的表面使激光能量吸收均勻，易于控制熔融焊料潤濕。這是目前最常用且兼容性非常好的選擇之一。

    注意點： 需防止“黑盤”問題（鎳層腐蝕過度導致焊接不良）。

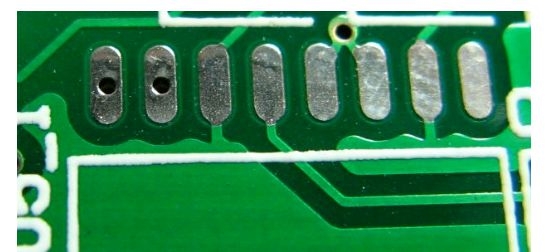

化學鍍銀焊盤圖示

2. 化學鍍銀（ImAg/化銀）：

    優點： 表面平整度好，銀層具有良好的可焊性和導熱性，對激光能量的吸收效率較高。焊接后焊點光亮。成本通常比ENIG低。

    注意點： 銀層在空氣中易氧化或硫化（盡管有有機保護膜），需注意儲存條件和焊接窗口期。過厚的銀層可能導致焊點變脆（銀錫金屬間化合物）。

3. 電鍍軟金（電鍍金）：

    優點： 表面極其平整，抗氧化性極佳，可焊性非常好。

    注意點： 成本非常高。如果金層過厚（>1μm），焊點中金含量過高會導致焊點變脆（形成AuSn4等脆性金屬間化合物），嚴重影響可靠性。通常只用于需要鍵合的區域，對于普通焊接點來說性價比不高。

4. 化學鍍錫（ImSn/沉錫）：

    優點： 表面相對平整（比HASL好），成本較低。

    注意點： 錫層在儲存過程中可能發生晶須生長或氧化。激光焊接時，薄錫層容易被熔融焊料溶解，需要精確控制激光參數，否則可能導致焊點空洞或潤濕不良?？煽啃砸蟾叩膱?chǎng)合需謹慎評估。

不太理想或需要特別注意的焊盤類型：

1. 熱風整平（HASL/噴錫）：

    缺點： 表面不平整（呈“波浪狀”或“淚滴狀”），厚度不均勻。這會導致激光能量吸收不均勻，容易產生局部過熱（燒壞焊盤或元件）、飛濺、潤濕不良（焊料無法均勻鋪展到整個焊盤）或冷焊點。通常不推薦用于激光錫焊。

2. 有機可焊性保護劑（OSP）：

    缺點： OSP是一層薄薄的有機保護膜。激光的瞬間高溫會迅速燒蝕分解這層膜。如果分解不徹底或不均勻，會導致潤濕不良。多次焊接（如返修）時，保護膜被破壞后，暴露的銅極易氧化。需要非常精確的激光參數控制，且工藝窗口較窄，可靠性風險較高，通常不推薦。

選擇焊盤類型的關鍵考慮因素：

表面平整度： 平整的表面是激光能量均勻吸收和焊料良好潤濕的基礎。ENIG, ImAg, 電鍍金最優。

鍍層均勻性： 厚度均勻的鍍層保證熱傳導和焊接反應的一致性。

可焊性與抗氧化性： 焊盤表面在焊接前必須保持良好的可焊狀態。金、銀、錫本身可焊性好，但需防止儲存氧化。OSP風險最高。

熱穩定性： 焊盤及其下方的基材需能承受激光的瞬間高熱沖擊而不分層、起泡或變色。

成本： ENIG、ImAg是主流高性價比選擇；電鍍金成本高；HASL成本最低但不適用。

可靠性要求： 高可靠性應用（如汽車、醫療）更傾向使用ENIG或嚴格控制下的ImAg。避免使用可能導致焊點變脆的厚金層或易氧化的表面。

總結：

對于激光錫焊，化學鍍鎳浸金（ENIG）和化學鍍銀（ImAg）是最常用、兼容性最好且性能可靠的焊盤表面處理方式。 電鍍軟金性能優異但成本過高。化學鍍錫（ImSn）可用但需謹慎控制。熱風整平（HASL）和有機可焊性保護劑（OSP）通常不推薦用于激光錫焊，因?yàn)樗鼈儙淼墓に囂魬?zhàn)和可靠性風險較大。

在實際應用中，除了焊盤類型，還需根據具體的元件、焊料（錫膏、錫絲、錫球）、激光器類型（波長、功率、光斑模式）以及工藝參數（功率、時間、光斑大小、送料速度）進行精細調整和工藝驗證。

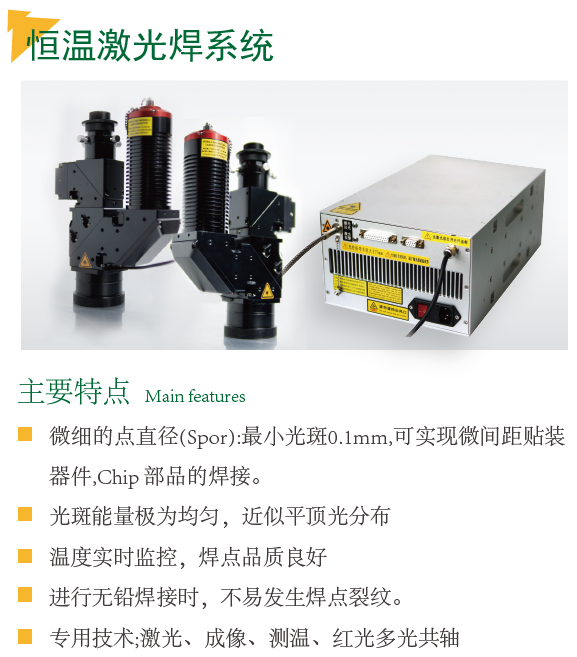

松盛光電半導體恒溫同軸監視焊接頭配備PID在線溫度調節反饋系統，能有效的實現恒溫焊接，確保焊接良品率與精密度。松盛光電激光錫焊系統的溫度控制原理為：通過紅外檢測方式，實時檢測激光對加工件的紅外熱輻射，形成激光焊接溫度和檢測溫度的閉環控制，松盛自主開發的控制板PID調節功能，可以有效控制激光焊接溫度在設定范圍波動。
