自動激光焊錫技術中，CCD視覺定位因其高精度、高適應性等優勢成主流。通過相機采集圖像，結合算法定位焊點，提升產線效率、降低成本，推動智能化升級。

隨著電子制造行業對精密加工需求的不斷提升，自動激光焊錫技術因其高精度、非接觸性和熱影響小等優勢，逐漸成為微電子焊接領域的主流工藝。在這一技術中，焊點的精確定位是實現高質量焊接的核心前提。本文將從自動激光焊錫機的定位方式入手，重點解析CCD視覺定位技術的原理及其在自動化產線中的獨特價值。

一、自動激光焊錫機的常見定位方式

自動激光焊錫機的定位系統直接影響焊接精度和效率，目前主流的定位方式可分為以下幾類：

1. 機械定位

機械定位是通過預設的機械結構(如導軌、絲杠、伺服電機等)控制焊接頭或工件的運動軌跡，實現定位。其優點是穩定性高、成本較低，但缺點也較為明顯：

? 靈活性差：需預先編程固定路徑，難以適應復雜多變的焊點布局。

? 精度受限：機械磨損或裝配誤差會累積，長期使用后定位精度下降。

? 適用場景單一：僅適合大批量、標準化產品的重復性加工。

2. 傳感器定位

通過光電傳感器、紅外傳感器或激光測距儀等設備實時檢測工件位置，動態調整焊接頭坐標。此類方式在動態響應速度上優于純機械定位，但仍存在局限：

? 環境敏感：易受車間粉塵、油污或光線干擾，導致誤判。

? 適用范圍窄：僅能檢測特定特征(如邊緣或高度)，無法處理復雜形狀或微小焊點。

3. CCD視覺定位

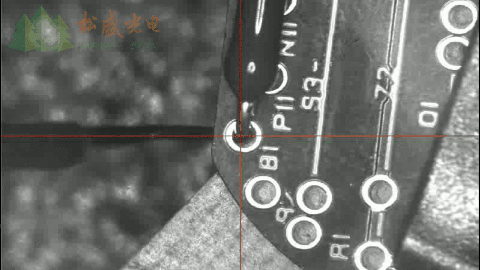

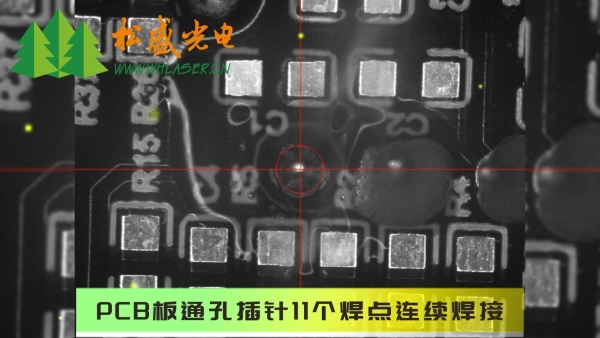

基于計算機視覺技術，通過高分辨率CCD相機采集工件圖像，結合圖像處理算法提取特征點坐標，并引導激光焊接頭精準定位。CCD視覺定位的優勢使其成為當前自動化產線的首選方案，下文將重點分析。

二、CCD視覺定位的技術原理與核心優勢

1. 技術原理

CCD(Charge-Coupled Device，電荷耦合器件)是一種光電轉換元件，可將光信號轉換為電信號。在自動激光焊錫機中，CCD視覺系統的工作流程如下：

① 圖像采集：通過工業相機拍攝工件的高清圖像。

② 圖像處理：利用算法(如邊緣檢測、模板匹配、深度學習)提取焊點位置、角度等信息。

③ 坐標轉換：將圖像坐標系與機械運動坐標系對齊，生成焊接頭的運動指令。

④ 實時反饋：焊接過程中持續監控位置偏移，動態調整焊接頭路徑。

2. CCD視覺定位的四大核心優勢

(1) 高精度與高適應性

CCD相機的像素分辨率可達微米級，配合亞像素算法，定位精度可控制在±5μm以內，滿足精密電子元件(如芯片、FPC柔性電路)的焊接需求。此外，視覺系統可通過軟件快速適應不同產品型號，無需重新設計機械結構，顯著提升產線柔性。

(2) 復雜環境下的魯棒性

通過多光源補償(如環形光、同軸光)和圖像增強算法，CCD系統能有效克服反光、陰影、表面紋理差異等問題。例如，在焊接帶有鍍層的金屬件時，系統可自動調節曝光參數，確保特征點清晰可見。

(3) 智能化糾錯能力

與傳統定位方式相比，CCD系統具備實時反饋與糾偏功能。例如，當工件因振動或熱變形發生偏移時，系統可立即識別并修正焊接頭路徑，避免批量性不良品產生。

(4) 多任務協同能力

在高端產線中，CCD視覺系統可與其他模塊(如AOI自動光學檢測、機械臂)聯動，實現“定位-焊接-檢測”一體化流程。例如，焊接完成后，相機可直接對焊點質量進行初步篩查，減少后續質檢環節的人力投入。

三、CCD視覺定位在自動化產線中的應用價值

1. 提升生產效率

傳統機械定位需頻繁更換治具，而CCD系統通過軟件切換程序即可適配新產品，換線時間縮短70%以上。以手機主板焊接為例，一條產線可同時處理多款機型，顯著降低設備閑置率。

2. 降低綜合成本

減少人工干預：CCD系統可自動識別工件位置，無需人工校準，降低對熟練工人的依賴。

降低廢品率：動態糾偏功能將焊接不良率從傳統方式的3%~5%降至0.5%以下。

延長設備壽命：非接觸式定位減少機械部件的磨損，降低維護成本。

3. 推動智能化升級

隨著工業4.0的推進，CCD視覺定位成為實現數字化工廠的關鍵技術。例如，通過云端數據平臺，不同產線的定位參數可實時共享，優化生產工藝;結合AI算法，系統還能自主學習焊點特征，進一步提升定位效率。

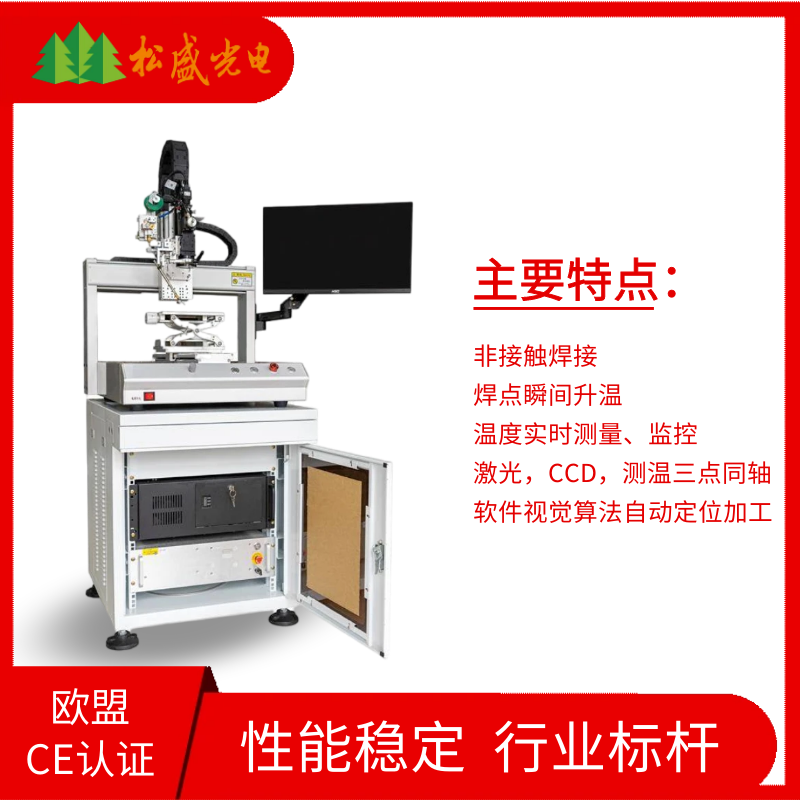

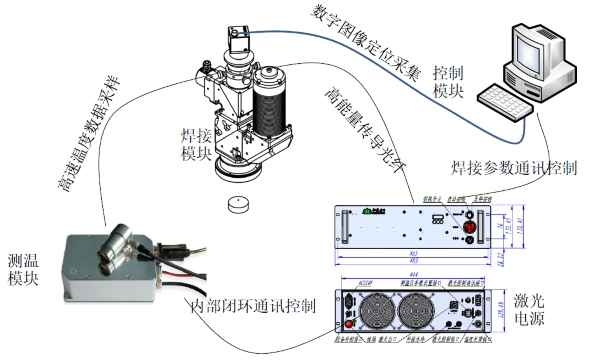

松盛光電恒溫激光錫焊系統能提供連續的976/980nm紅外激光輸出。該產品CCD同軸對位系統以及半導體激光器所構成，能夠?qū)攵喾N格式文件，從而達到精確焊接的目的，并由于該系統所具備的溫度反饋和CCD同軸對位功能，能夠有效地保證焊接點的恒溫焊接及精密部件的精準對位，從而保證量產中的有效良率。
